NOSIČ KONTEJNERŮ CTS 18-58-MSAT NA PODVOZKU TATRA T-157 Phoenix 8×8
Nosič kontejnerů
Speciální nosič kontejnerů CTS 18-58-MSAT je navržen pro vojenská vozidla. Manipulační výkon nosiče činí 18 000 kg. Nosič kontejnerů je určen pro manipulaci s kontejnery dle vojenské normy STANAG 2413-MH (snímatelné plošiny FLATRACK 20‘ výrobce CHARVÁT CTS), s kontejnery dle DIN 30.722 (civilní kontejnery vanové, valníkové) a kontejnery ISO 668 /ISO 1C (lodní kontejnery).
Vojenské snímatelné plošiny dle STANAG ev. civilní kontejnery dle DIN jsou obsluhovány pomocí manipulačního háku nosiče kontejnerů. Při přepravě na vozidle je kontejner STANAG/DIN fixován pomocí 2 ks mechanických zajišťovacích prvků k pomocnému rámu nosiče.

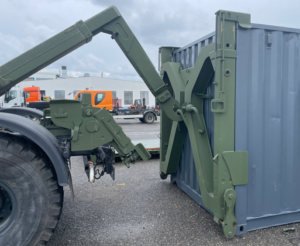

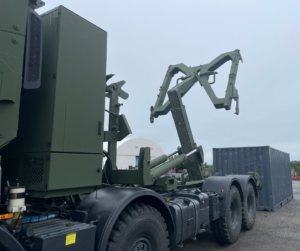

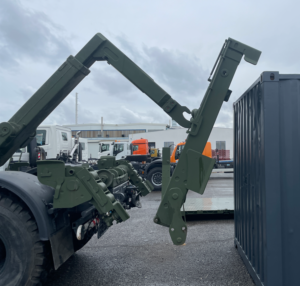

Kontejnery ISO 1C jsou obsluhovány pomocí předního upínacího H-rámu zavěšeného do manipulačního háku nosiče kontejnerů. Při přepravě na vozidle je ISO kontejner fixován pomocí čtyř spodních šroubových prvků. H-rám se přepravuje na vozidle buď s ISO kontejnerem nebo samostatně v přepravním držáku. Rám je možné také odložit mimo vozidlo na odstavné opěry.
Ovládání nosiče kontejnerů se provádí pomocí elektronického ovladače v kabině vozidla, případně nouzově z hydraulického rozvaděče nosiče kontejnerů. Řídící systém je vybaven čítačem motohodin. Provedení hydraulického systému dále umožňuje nouzové zásobování druhého poškozeného vozidla hydraulickým olejem, a naopak zásobování hydraulickým olejem od druhého vozidla pro případ poruchy vlastního vozidla. Propojení je řešeno přes hydraulické rychlospojky.
Podvozek

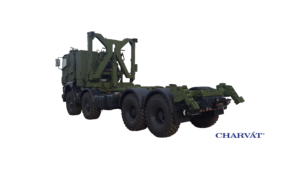

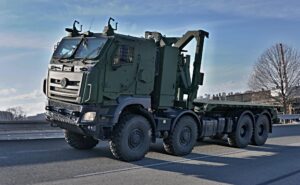

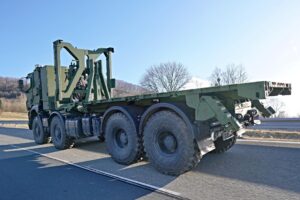

Speciální nosič kontejnerů CTS 18-58-MSAT je testován na podvozku TATRA T-158 Phoenix 8×8 s pancéřovanou kabinou. Připravena je i varianta nosiče kontejnerů na taktickém podvozku TATRA T-815-7 8×8. Celkově je nosič kontejnerů navržen pro vojenská vozidla určená pro provoz v těžkých terénních podmínkách vč. provozu po pozemních komunikacích a k tahu přívěsu.
Přeprava vozidla v letadle C-130
Pro přepravu vozidla ve vojenském letadle Hercules C-130 je hák nosiče kontejnerů i H-rám ve sklopném provedení (snížení celkové výšky). Sklápění H-rámu je prováděno pomocí elektrického navijáku a ocelového lana.
